Equipo para ensayo de placa analógico

Norma ASTM D1196 | INV E-168

Utilizado para determinar la capacidad de carga de un suelo en condiciones de carga estática, para una placa de carga y una profundidad definida.

Especificaciones técnicas

• Rango de medición: o a 30000 kgf
• Precisión de la fuerza: 500 kgf
• Rango de desplazamiento: 25,4 mm
• Precisión: 5000 psi
• Peso: 257 kg aprox.

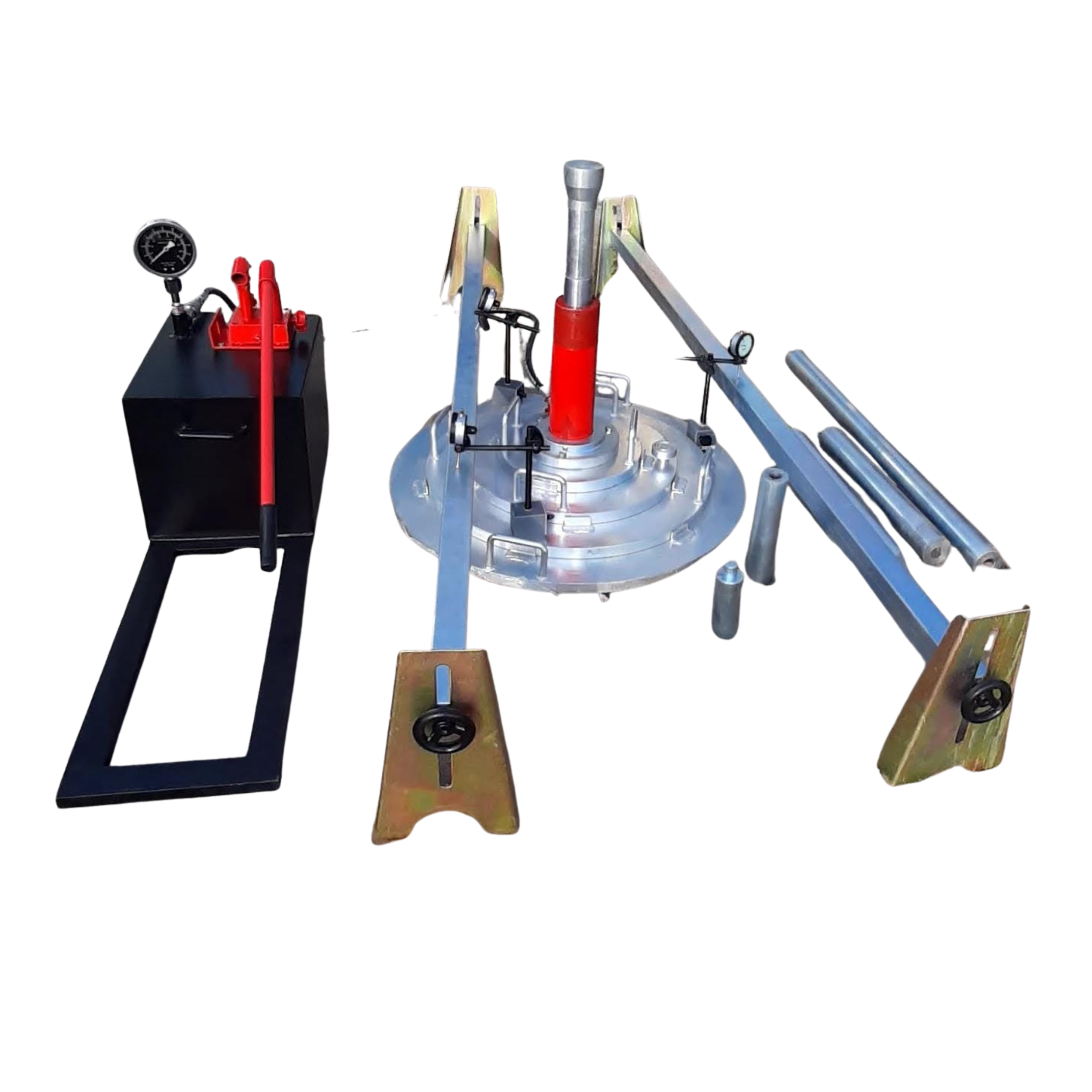

Compuesto por:

• a. Bomba hidráulica manual
• b. Viga de sección de 5,5 m
• c. Manómetro de 30000 kgf
• d. Tornillo de aproximación
• e. Sistema de tornillo para acercamiento rápido
• f. Placas en acero para aplicación de carga:
  Ø 305 mm x 1″ de espesor
  Ø 457 mm x 1″ de espesor
  Ø 610 mm x 1″ de espesor
  Ø 762 mm x 1″ de espesor
